沖擊電流發生器沖擊大電流的產生及應用范圍

大電容器儲能產生沖擊電流

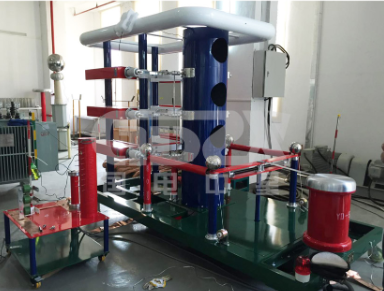

工作原理基本上與沖擊電壓發生器相似。由一組高壓大電容量的電容器，先通過直流高壓并聯充電充電時間為幾十秒到幾分鐘，然后通過觸發球隙的擊穿，并聯地對試品放電，從而在試品上流過沖擊大電流。

C：為多個并聯電容器的電容

充電回路：由高壓試驗變壓器T、保護電阻R1和高壓硅堆D構成放電回路:由C和觸發間隙G、電感L、電阻R 、試品O 及分流器S所構成。

L及R：電容器本身及連線、球隙放電火花、試品和分流器S的總電感及電阻效應，也包括了為調波而外加的電感及電阻值。

分流器：是一個無感低值電阻器，當電流流過它時，它兩端送出電壓信號，可用作為測量電流的波形和峰值。最簡單易制的一種分流器是絞線式對折分流器。

沖擊大電流的應用

沖擊短路試驗：電力系統在運行中發生閃擊事故時不僅要遭受幾百萬伏沖擊電壓的侵襲，而且在事故點還將流過巨大的沖擊電流，有時可達幾十萬安峰值。因此在高電壓實驗室中需要裝置能產生巨大沖擊電流的試驗設備來研究雷閃電流對絕緣材料和結構以及防雷裝置的熱或電動力的破壞作用。沖擊電流發生器就是用來產生人工雷閃電流的實驗裝置。

脈沖功率技術：沖擊大電流技術由于在電子及離子加速器、核聚變、微波、大功率放電激光方面的應用。近年來已經發展成一個獨立的學科叫做脈沖功率技術 (PPT一Pulsed Power Technology)，后者要求產生的沖擊電流可高達幾十萬安培甚至上百萬安培。由此可以在負載上得到高達109瓦以上的瞬時功率，可應用于高溫等離子體焦點裝置中，產生溫度達幾千萬度的高溫等離子體。

電火花振源：沖擊大電流的聲學效應，可以用來作電火花振源。
