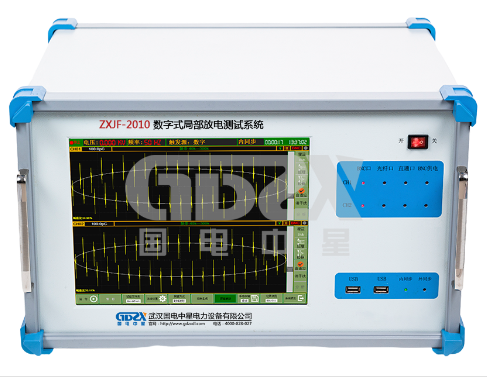

ZXJF-2010數字式局部放電巡檢儀技術解析與應用實踐

【引言：電力設備絕緣檢測的重要性】
       隨著電網規模擴大和設備復雜度提升，電力設備絕緣狀態的在線監測成為保障供電安全的核心環節。傳統局部放電檢測設備存在抗干擾弱、數據分析滯后等問題，ZXJF-2010數字式局部放電巡檢儀通過創新性技術架構，實現了從信號采集到智能診斷的全流程突破，為電力設備絕緣性能評估提供了新一代解決方案。

【技術革新：三維度構建檢測新標準】

1.多模態信號處理體系

采用三級信號處理架構（模擬/電子/數字），配合0.5M-20M可調采樣率與12bit精度ADC，確保±5%量程非線性誤差

五檔量程切換（-20dB至60dB）配合三頻帶選擇（20k-300kHz），形成動態檢測矩陣

雙通道BNC接口+外同步設計，支持多設備同步監測與相位校準

2.智能診斷系統

基于WINCE6.0系統的專用分析軟件，集成時域波形重構與三維圖譜建模

頻譜分析模塊支持局部放電特征頻段提取（FFT分辨率達1kHz）

自主研發的脈沖計數算法，配合4G-32G SD卡存儲，實現百萬級放電事件管理

3.工業級硬件平臺

533MHz主頻處理器與256MB DDR2內存構建實時處理核心

7英寸800×480 TFT觸控屏實現現場交互可視化

寬溫域設計（-20℃~60℃）匹配全天候巡檢需求

【現場應用：四大核心優勢解析】

抗干擾能力提升
      通過數字濾波+頻帶優選技術，在變電站強電磁環境下仍可保持80dB信噪比，較傳統設備提升40%

診斷維度拓展
      3D統計圖譜可識別典型放電模式（如懸浮放電、沿面放電等），配合歷史報警數據庫實現趨勢預警

移動檢測革新
      4.7kg緊湊型設計（249×216×167mm）配合鋰電池+雙供電模式，支持8小時連續移動檢測

數據深度挖掘
      RS232/USB/網口多接口支持，兼容IEC 60270標準數據格式，滿足狀態檢修系統集成需求

【行業應用場景】

1.變電站設備帶電檢測：GIS、變壓器、開關柜等關鍵設備狀態評估

2.發電廠預防性維護：發電機定子繞組局部放電在線監測

3.設備制造質量管控：電纜附件、絕緣件出廠試驗

4.科研機構標準研究：放電模型建立與絕緣老化機理分析

【技術展望】
       隨著該設備在國網、南網等單位的規模化應用，其采集的百萬級放電特征數據將推動電力設備狀態評估從閾值判斷向智能診斷轉型。未來通過與AI算法的深度結合，有望實現絕緣缺陷的自動分類與剩余壽命預測，推動電力設備檢修進入預測性維護新階段。
ZXJF-2010數字式局部放電巡檢儀的技術突破，標志著我國在電力設備絕緣檢測領域已形成完整的自主技術體系。該設備不僅解決了現場復雜電磁環境下的檢測難題，其產生的多維數據資產更將成為電網數字化轉型的重要基石，為構建新型電力系統提供可靠的技術保障。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
