電流互感器現場校驗儀如何操作

   　電流互感器現場校驗儀是電力系統計量裝置的重要組成部件，其精度直接影響計量裝置對用戶電費計量的準確性;因此對電流互感器現場校驗儀的定期檢測是電力部門必須要做的工作;目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷(常用負荷箱代替)，與同變比的標準互感器進行比較，由升流(升壓)器給二者提供一次電流(電壓)，而二者的二次差流(差壓)信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流(電壓)電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。

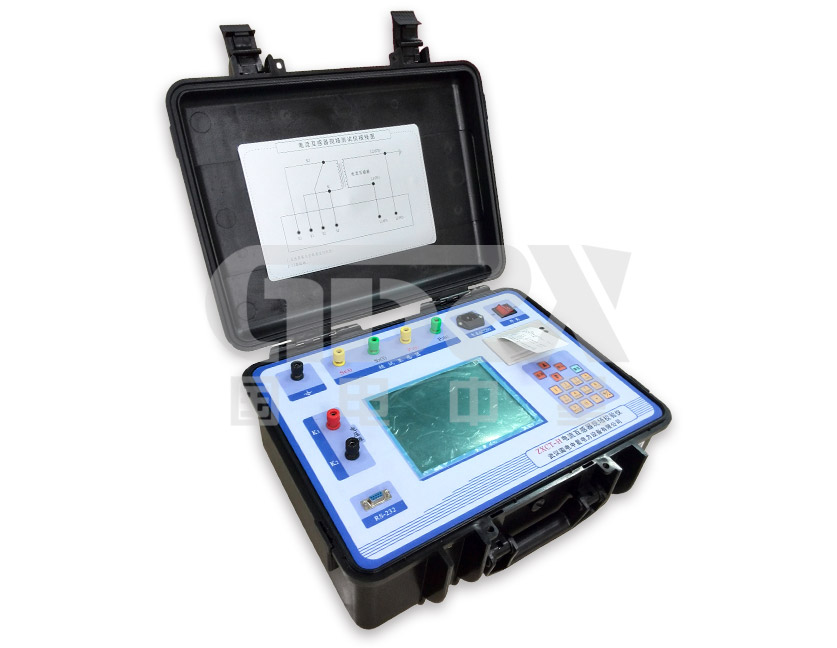

　   針對以上這種情況，業內專業打造了輕便實用型電流互感器現場檢測設備——電流互感器現場校驗儀。本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按國標測量電流互感器的比差和角差，還可測量電流1%～120%間任意百分比的比差和角差;可直接測量電流互感器和電壓互感器的變比;可定性的測量電壓互感器的比差和角差;可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源;高速、高可靠性的數字處理模塊;高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和穩定度。另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印功能。

　　電流互感器現場校驗儀操作注意事項

　　1、在測量過程中請不要接觸測試線的金屬部分，注意安全。

　　2、測量接線一定要嚴格按說使用明書操作。

　　3、測試之前一定要認真檢查設置的參數是否正確。

　　4、請盡量使用有地線的電源插座。

　　5、試驗過程中不要將測試夾鉗摘掉，防止開路。

　　6、試驗接線工作必須在確保已斷電，且CT已由計量回路中斷開的情況下進行;所以要被接線的位置要提前接地放電，防止感應電壓觸電。

　　7、測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
