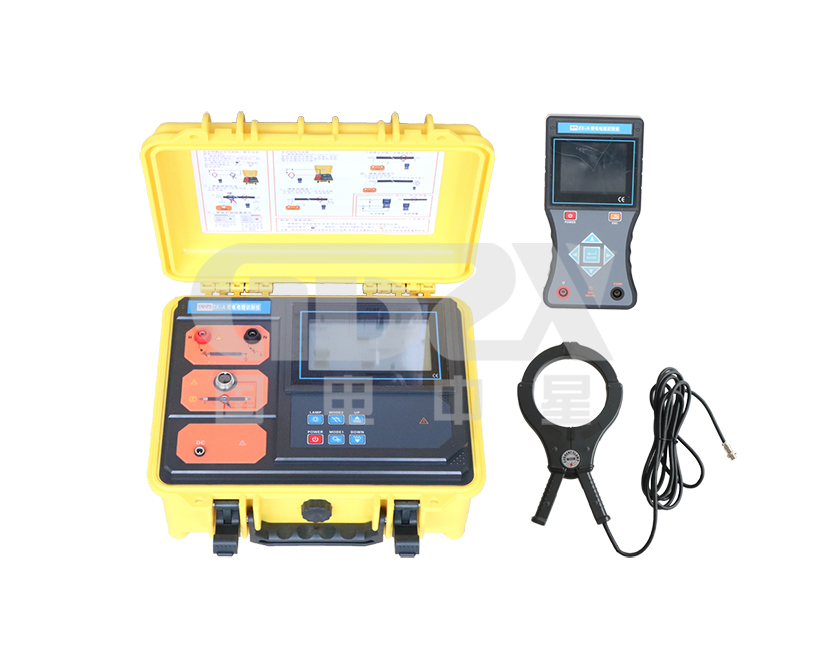

智能帶電電纜識別儀接線方式及注意事項

   　智能帶電電纜識別儀接線方式：

　　1. 直連法(不帶電電纜的識別)

　?、?將被識別電纜終端的任意一好相與系統地短接。在始端將鋼鎧與系統地斷開。

　　測試步驟一 欲識別電纜測試前連線處理

　?、?將紅夾子線一端接到發射機的紅接線柱上，另一端接至被識別電纜的相線上，黑夾子線一端接到發射機的黑接線柱上，另一端可靠地接到系統地上。

　　測試步驟二 測試前儀器接線

　?、?打開發射機電源開關，觀察電流表指示。一般情況下，表針擺動滿度的2/3即可。

　?、?將卡鉗卡在被識別電纜上，卡鉗箭頭指向電纜終端，應觀察到接收機電表指針呈現與發射機電表指針一致的周期性擺動，極性指示燈呈現亮、滅周期性變化，說明識別系統正常。此時可攜帶接收機至測試現場。

　?、?在測試現場，用卡鉗逐條卡住電纜束中的每條電纜。當卡住某條電纜時，(卡鉗箭頭始終指向電纜終端)接收機表頭順時針呈周期性擺動，極性指示燈呈現亮、滅周期性變化，此電纜即為要尋找的電纜。而卡住別的電纜，表頭呈逆時針周期性擺動，但極性指示燈不亮。

       2、耦合法(帶電識別)

　?、?接發射源：

　　發射卡鉗的紅、黑兩個接線插頭接在發射源對應的兩個紅、黑接線柱上，將發射卡鉗卡在被識別電纜上。發射卡鉗上的箭頭指向電纜終端。

　?、?核對方向：

　　在距發射卡鉗兩米(左右)以外的被識別電纜上，用接收卡鉗卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。此時接收機電流表指針一定是向右偏轉，同時有聲光指示。如果將接收卡鉗的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉。此時可將接收機拿到現場使用，注意卡鉗箭頭方向始終指向電纜終端。

　?、?識別：

　　在識別點，用接收卡鉗對各條電纜進行識別。在進行識別時，一定要將接收

　　卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機表頭指針一定是向右偏轉，同時聲光報警。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警。當接收卡鉗卡住某一電纜時，接收機電流表頭指針向右偏轉，同時有聲光報警提示的，就是要尋找和識別的那條電纜。

　　智能帶電電纜識別儀注意事項

　　1、本儀器屬于精密設備，在運輸和使用過程中，一定要輕拿輕放，以免損壞。

　　2、儀器使用前，需仔細閱讀使用說明書，核對電流方向。

　　3、被測電纜的兩頭(始端頭、終端頭)接地線必須可靠連接，才能保證測試結果的可靠性。

　　4、儀器在使用中如果發生故障，請及時與廠家聯系，千萬不要擅自拆卸檢修。由于用戶的擅自拆卸造成的損壞，不在保修范圍之內。
