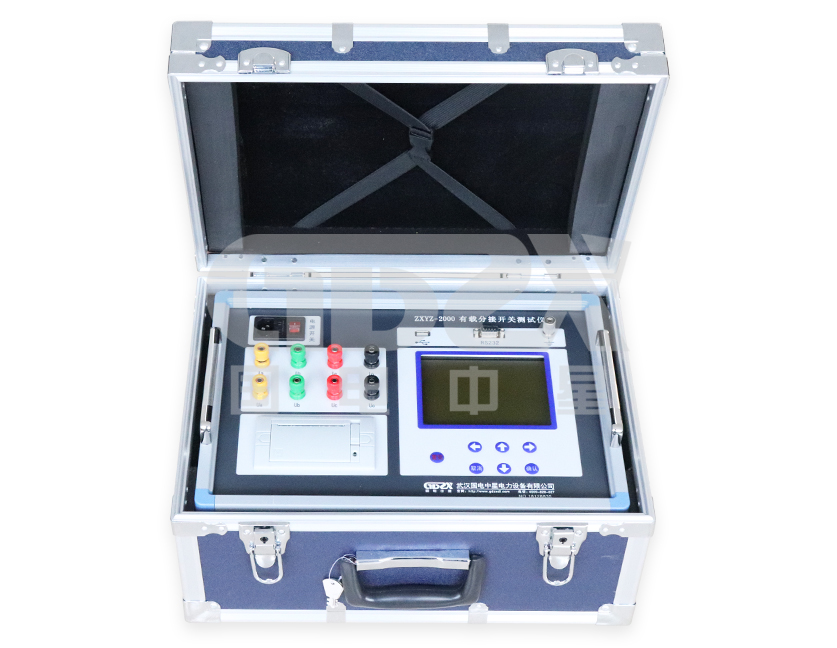

變壓器有載開關測試儀的使用方法

變壓器有載開關測試儀使用方法：

1、在實際測量時所測波形往往比理論波形差，尤其在有繞組測量時，這是因為在測量時變壓器繞組的電感、電容參數造成的振蕩信號，以及分接開關的機械振動，使所測波形呈現出一些波動，這種情況在實際測試時是無法避免的。有些新開關由于開關接觸點上保護油膜在低電壓下呈顯現絕緣性；以及使用年限較長，開關接觸點有氧化現象的開關，在測試時波形可能，這也屬正常現象。可以在該檔上多切換幾次開關，使氧化層變薄，增加接觸面積，再用儀器進行測試，可能會避免這種現象。

2、還有一種現象就是超量程測試，如測試開關的過渡電阻大于9Ω，而選量程為9Ω時進行測量，結果會出現如圖二十一所示的波形。 這時光標1所指示處的過渡電阻有可能正常，光標2所指示處的過渡電阻顯示為50.0Ω，這是由于超量程所致，只需把量程改為30Ω再進行測試即可。也可能過渡過程中間過程為平直線均為50.0Ω，也是超量程所至，則也只需改變量程為30Ω即可。

3、當進行無繞組測量，沒有變壓器繞組的分布參數影響，波形會比較接近理論波形，當用戶所測波形曲線不平直時，多數情況為機械傳動原因，并不是開關或儀器測試有問題。如出現斷點，斷點處波形回到底部，則要謹慎對待。

4、有時在開關切換時有瞬間斷點，這時波形即被壓成一條近似平直的直線，這種情況是本儀器處理所致。當移動光標2讀三相波形曲線各點時，同樣能看到切換各時段電阻的變化，但這種情況zui好重新測試。 當波形出現異常的下跳點并且持續時間在2ms以上時，應檢查該處的電阻值，如果電阻值超過50Ω，很可能存在接觸不良或有松動處，這時，應反復進行多次測試，以便判斷。
