接地電阻

量程：0.01Ω～2000Ω        分辨力：0.01Ω

精確度：±2%rdg±3dgt

接地電壓

量程：0～600V AC            分辨力：1V

精確度：±2%rdg±3dgt

電    源

DC 9V 2號堿性干電池 LR14 1.5V 6節

儀表尺寸

215mm×178mm×83mm

質    量

主機：約1443g(含電池)，總質量：約3kg（含附件）

測量方法

接地電阻：額定電流變極法，測量電流20mA Max；對地電壓：平均值整流法

測試頻率

128Hz

短路測試電流

AC 20mA max

測量次數

5000次以上(20Ω檔測量10Ω，測1次，停25秒再測)

測量時間

對地電壓：3次/秒；接地電阻：15秒/次

數據存儲

400組，閃爍顯示“FULL”符號表示存儲已滿

數據保持

數據保持功能：“HOLD”符號顯示

數據查閱

數據查閱功能：“READ”符號顯示

溢出顯示

超量程溢出功能：“OL”符號顯示

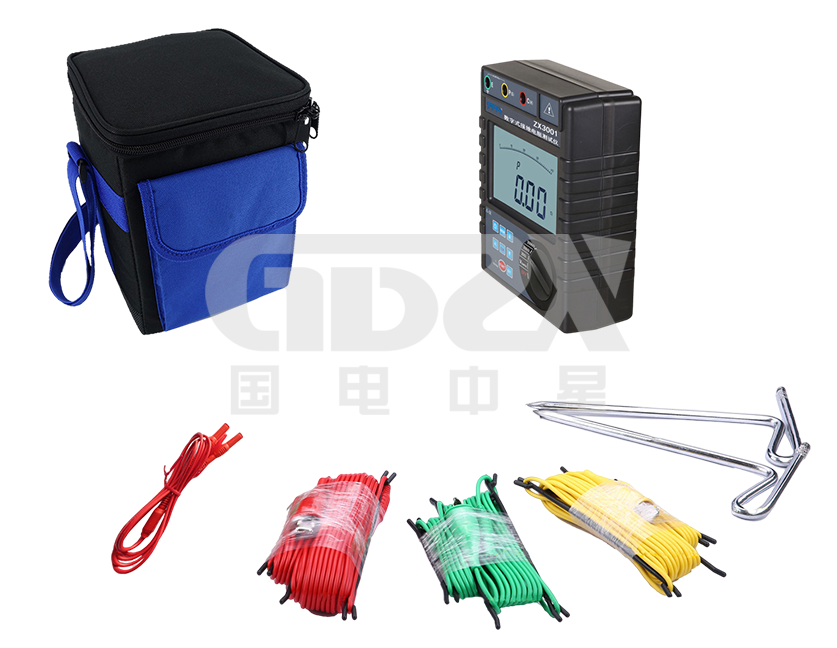

輔助接地棒

2根：φ10mm×250mm

測 試 線

紅色15m，黃色10m，綠色5m，紅色1.6m（共4條）

線阻校驗

避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確

報警功能

測量值超過報警設定值時，液晶屏“”符號閃爍報警

自動關機

開機15分鐘后自動關機

電池電壓

當電池電壓降到約7.8V時，電池電壓低符號“”顯示，提醒更換電池。

過載保護

接地電阻：E-P、E-C各端口間AC 280V/3秒

電磁特性

IEC61010-4-3，無線頻率電磁場≤1V/m

工作電流

背光：25mA Max；待機: 25mA Max(背光關閉)； 測量：70mA Max(背光關閉)
